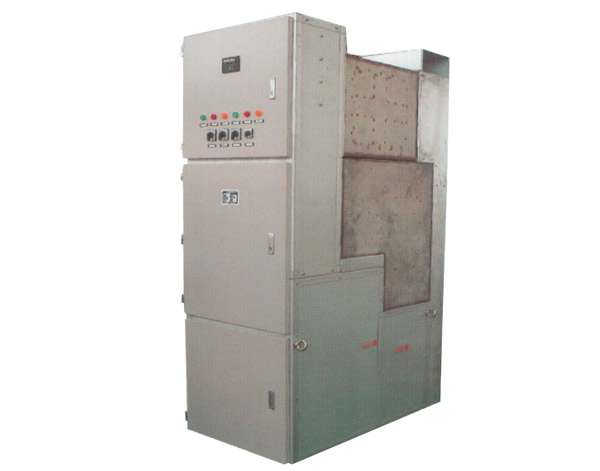

XGN□-40.5戶內氣體絕緣金屬封閉開關設備
來源：山東潤泰電器設備有限公司時間：2018-06-15
產品概述
| XGN□-40.5充氣柜戶適用于發電廠、變電所、箱式變電站等額定頻率為50Hz，額定電壓為35kv的三相交流戶內單母線及單母線分段的電力系統，作為控制、接受和分配電能之用。 可應用于城鄉電網建設與改造中以及城市地鐵、輕軌鐵路、大型高層建筑等用地緊張及可靠性要求高的建設工程中；在環境條件特別惡劣的地區和污穢嚴重的工業領域中應用前景亦十分廣闊。 |
| 使用環境條件 |
| 1、海拔高度：不超過3000米； 2、環境溫度：上限+40℃，下限-25℃(24h平均值不超過35℃)； 3、相對濕度：日平均值不大于95％，月平均值不大于90％； 4、環境條件：周?chē)諝獠皇芨g性或可燃性氣體、水蒸汽等明顯污染； 5、地震烈度：無經常性的劇烈振動 注：超過以上使用條件由制造廠協商解決 |

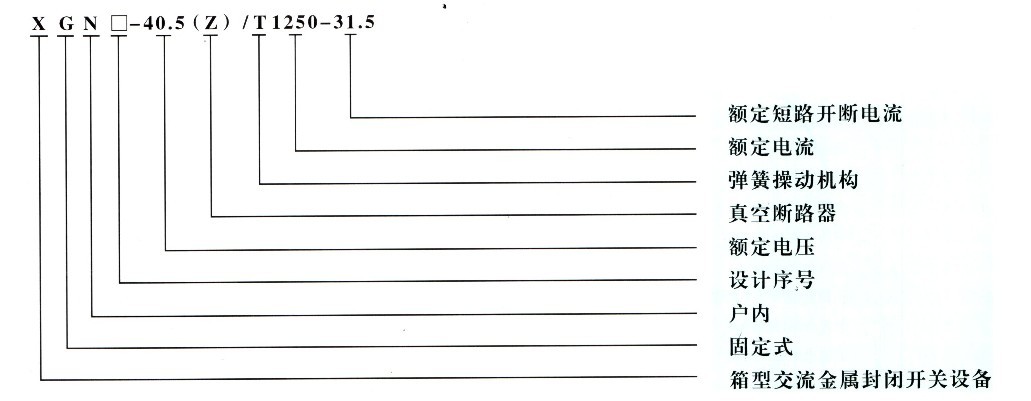

| 型號及其含義 |
 |
| 主要技術參數 |

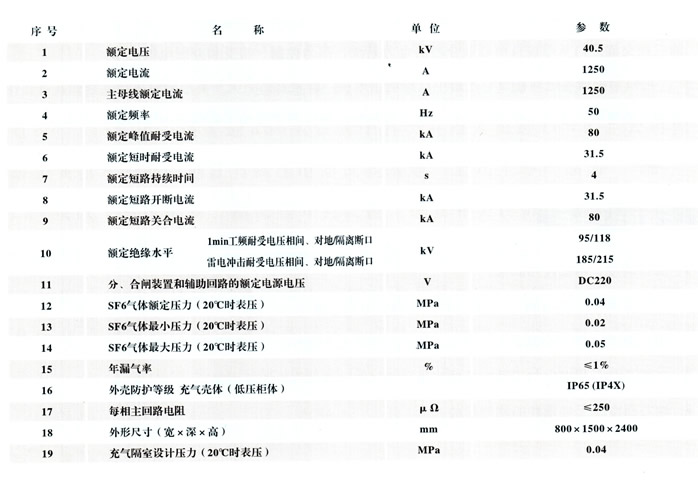

| 1.開關柜技能參數 |
 |

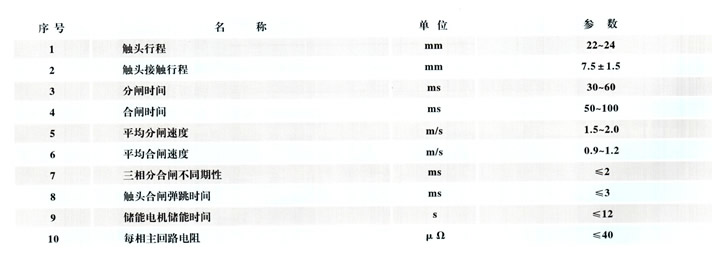

| 2.真空斷路器大機械參數 |
 |

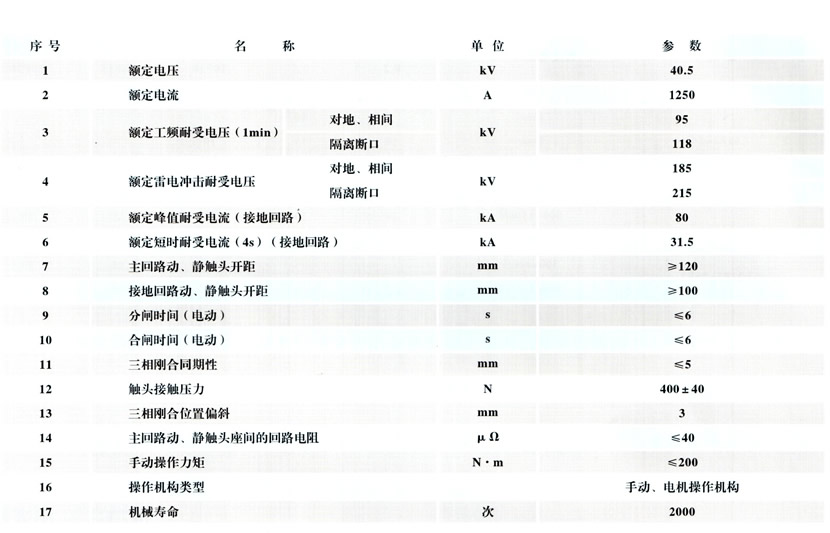

| 3.三工位隔離開關XGN□-40.5主要技術參數及機械特征參數 |
 |
| 4.電壓互感器JDZX8-35C1的技術參數 |
 |

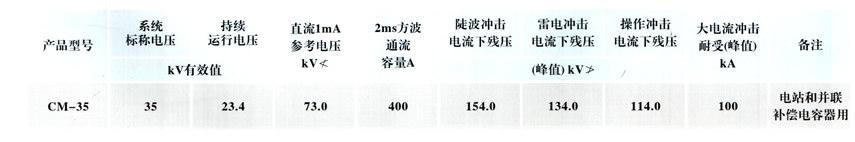

| 5.可觸摸式過電壓保護器CM-35 的技術參數 |
 |

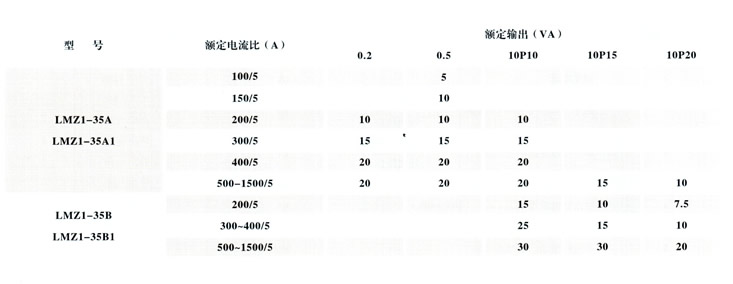

| 6.電流互感器LMZ1-35A、 LMZ1-35B的技術參數 |
 |
 |
| 主要結構特點 |
| １．概述 |
| XGN□-40．5戶內氣體絕緣金屬封閉開關設備(以下簡稱“充氣柜” )是我公司自行研制開發、生產的高科技產品，其技術性能滿足GB／T11022《高壓開關設備和控制設備的共用技術要求》和GB3906《3—35kV交流金屬封閉開關設備》標準，具行高nJ靠、免維護、占地少的特點；主要技術參數已達到國際先進水平。 充氣柜(又稱C-GIS)，是把以SF6或其它氣體絕緣的GIS與空氣絕緣的金屬封閉開關設備制造技術有機地結合，將二相高壓元件裝住密封的金屬焊接殼體內，并充以略高于人氣壓的SF6氣體或SF6與N2的混合氣體作為絕緣介質，以電纜終端作為進出線的‘種新型的高壓開關設備。整個高壓系統處于完全封閉的狀態，完全不受外界環境條件如凝露、污穢、高海拔等因素的影響。 |
| ２．柜體結構 |
| 充氣柜整體為模塊化組裝式結構，典型方案(01)的整柜山五個具有獨立功能的模塊(隔室)構成，即斷路器室，工母線室、電纜室、機構(斷路器)室、儀表室，組裝極為方便。高壓部分充氣隔室由4mm厚不銹鋼板經數控機床加工后采用焊接機構于焊接而成，焊接變形量少，氣密性好；低壓隔室采用進口敖鋁鋅板經數控加工后山高強度拉鉚螺母栓接而成，各充氣隔室設有獨立的泄壓通道，最大限度地保障人身和設備運行。充氣柜典型方案的結構簡圖見圖一。 1、斷路器室 本隔室為密封隔室，內充sF6氣體作絕緣介質；主開關采用真空斷路器(配一體化彈簧操作機構)，真空滅弧室密封于充氣隔室內，操作機構安裝于隔室外部，通過密封波紋管實現隔室內外的傳動連接；內錐式電纜插接件安裝于柜廣底部，既可作為柜內母線支撐，也可實現與柜外的電纜連接。 2、主母線室 本隔室為密封隔室，內充sF6氣體作絕緣介質；母線室與斷路器室相互獨立，主母線通過三工位隔離開關與斷路器室相連；三工位隔離開關可實現工作、隔離、接地的功能且功能互鎖；內裝氣隔絕緣子，主母線通過接插件與外接固體絕緣電纜實現電氣連接；各柜間主母線通過外置于主母線室頂部的固體絕緣電纜實現電氣連接。 3、電纜室 本隔室為空氣絕緣隔室，采用全絕緣、全封閉電纜與斷路器室底部?jī)?nèi)錐式電纜接插件相連接，母線貫穿式電流互感器安裝于電纜室后部，電纜從中貫穿而過。 4、儀表室 本隔室為低壓隔室，儀表門上可安裝各種控制開關、狀態指示裝置和測量、計量?jī)x表等，儀表室內部可裝各種保護繼電器、二次線、端子排以及空氣開關、低壓熔斷器等—-次元件。三工位隔離開關操作機構以及斷路器室、母線室的氣體壓力傳感器和氣壓表也裝在儀表室內。 5、操動機構室 本隔室為低壓隔室，內裝斷路器操動機構、聯鎖機構等。 |
| ３．聯鎖 |
| 1、充氣柜內部真空斷路器和三工位隔離開關間裝有可靠的機械和電氣聯鎖，能按一定的程序操作，實現“五防”閉鎖功能，具體體現如卜： A、斷路器在操作過程中或處于合閘位置時，三工位隔離開關應閉鎖，不能合閘、分閘或接地操作； B、三工位隔離開關在操作過程中，斷路器應不能合閘； C、三工位隔離開關處于接地位置時，通過電纜側高壓帶電顯示裝置檢測帶電側回路狀態，確認回路失電時，斷路器方可進行合閘操作。 2、操作程序 A、送電操作： 斷路器原處于合閘位置，三工位隔離開關原處于接地位置 a、操作斷路器至分閘位置； b、操作三工位隔離開關至隔離位置； c、繼續操作三工位隔離開關至工作位置； B、停電操作： a、操作斷路器至分閘位置； b、操作三工位隔離開關至隔離位置； c、繼續操作三工位隔離開關至接地位置； d、檢測出線側電纜，確認其失電后再操作斷路器至合閘位置。 注：斷路器、三工位隔離開關正常運行時為遠方電動操作，也可就地電動操作，但兩者之間必需互鎖：三工位隔離開關的手動操作和電力操作也必需互鎖，即兩者不能同時操作。 |
 |

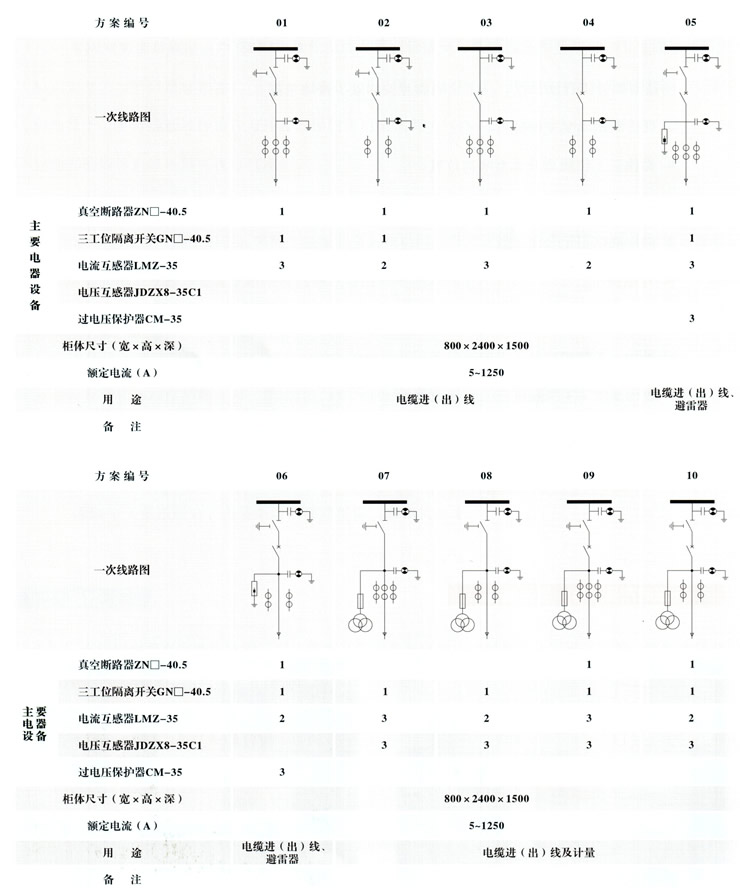

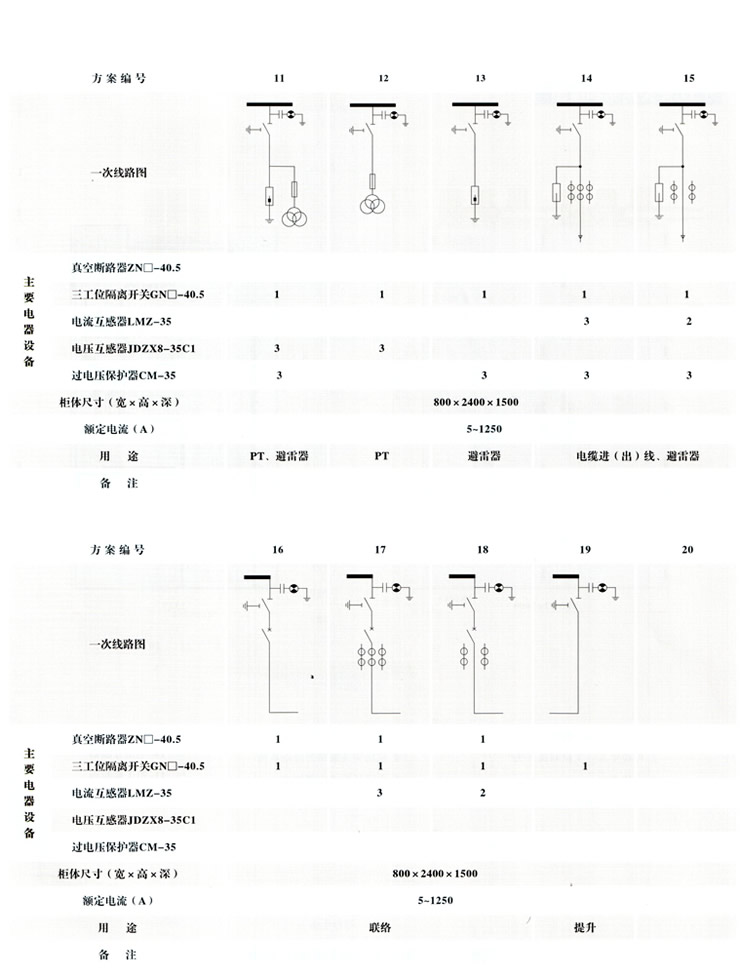

| 4.一次方案 |
 |
 |
| 產品結構和安裝尺寸 |

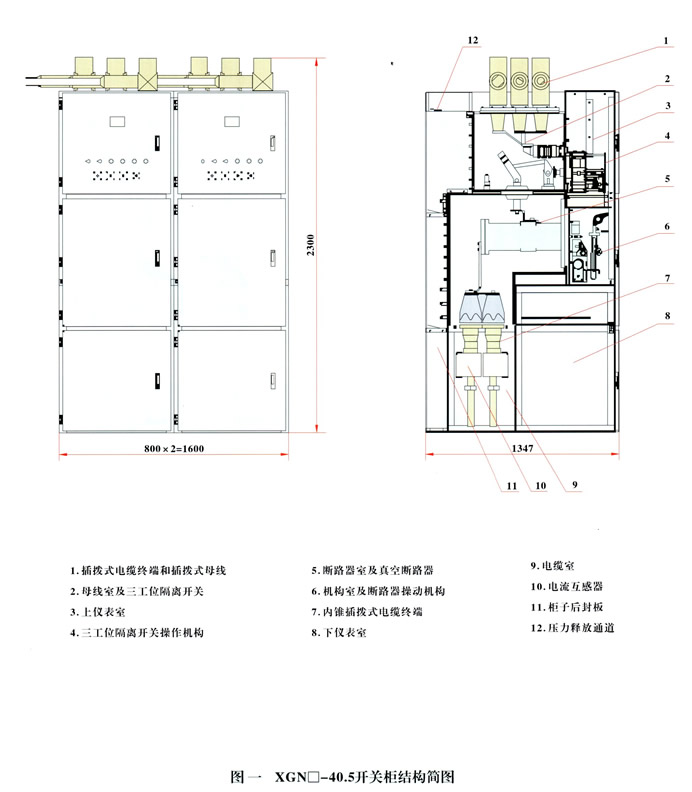

| 1.開關柜結構簡圖 |
|

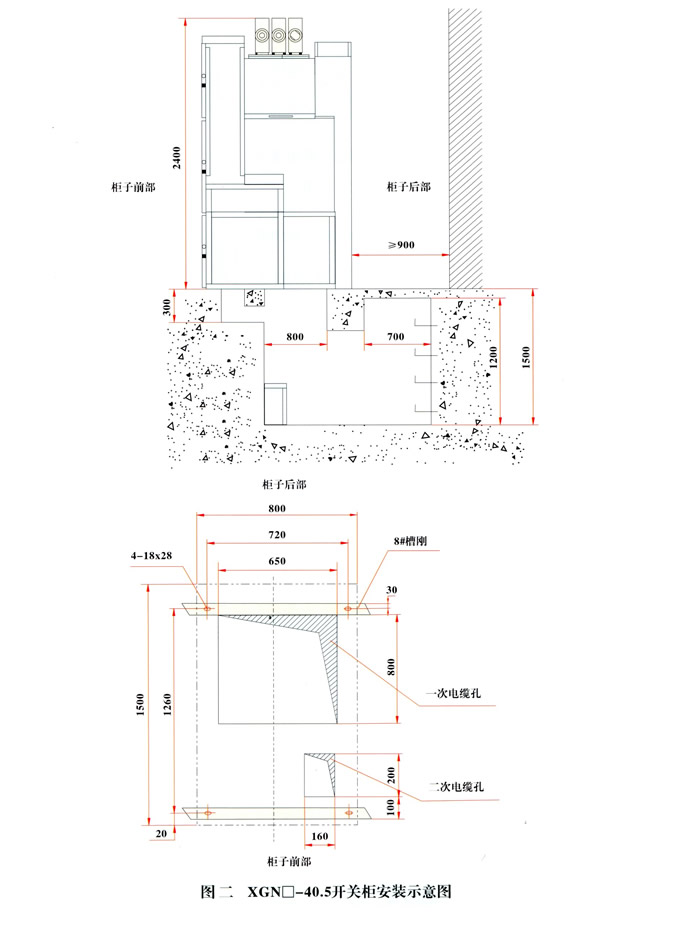

| 2.開關柜安裝基礎參考圖 |
 |
| 訂貨須知 |
| 用戶訂貨時須提供下列資料： 1、主回路方案編號及單線系統圖，排列圖； 2、二次回路接線原理圖、端子排列圖； 3、開關柜內電器元件的型號、規格、數量； 4，柜內母線的材質、規格，用戶無要求時按制造廠規定供應： 5，開關柜使用住特殊環境條件下時，應住訂貨時注明； 6、柜體顏色，若無要求，由制造廠提供； 7、輔助回路的儲能、控制，信號電源電壓； 8，每面柜子的用途； 9、所需要備品、附件的種類和數量： |
| 主要技能參數 |
 |
 |

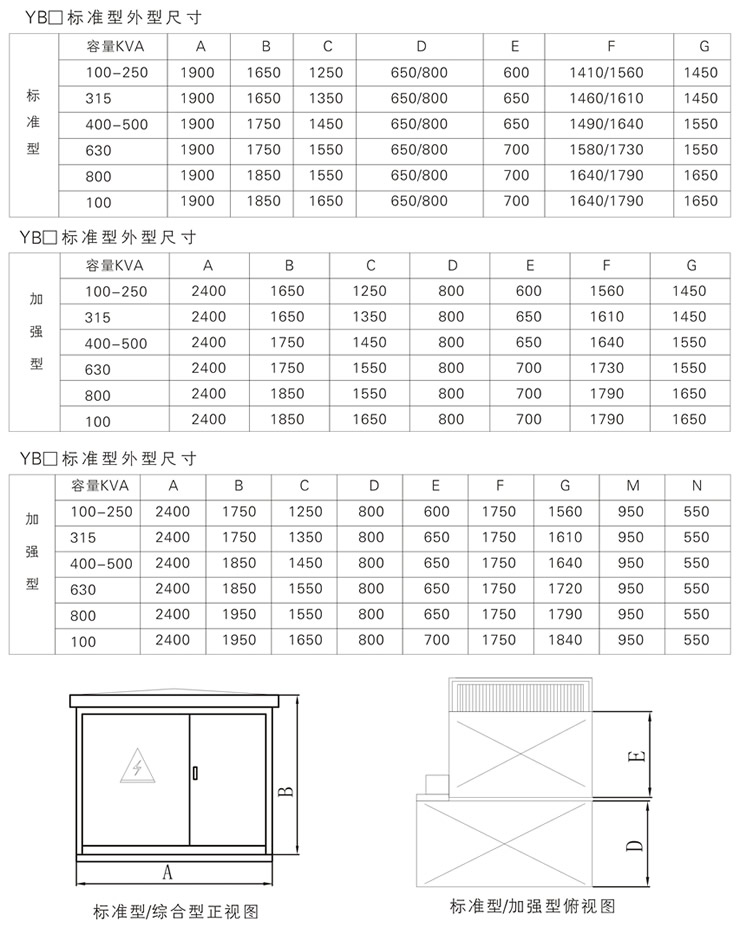

| 外形尺寸圖 |
 |
 |

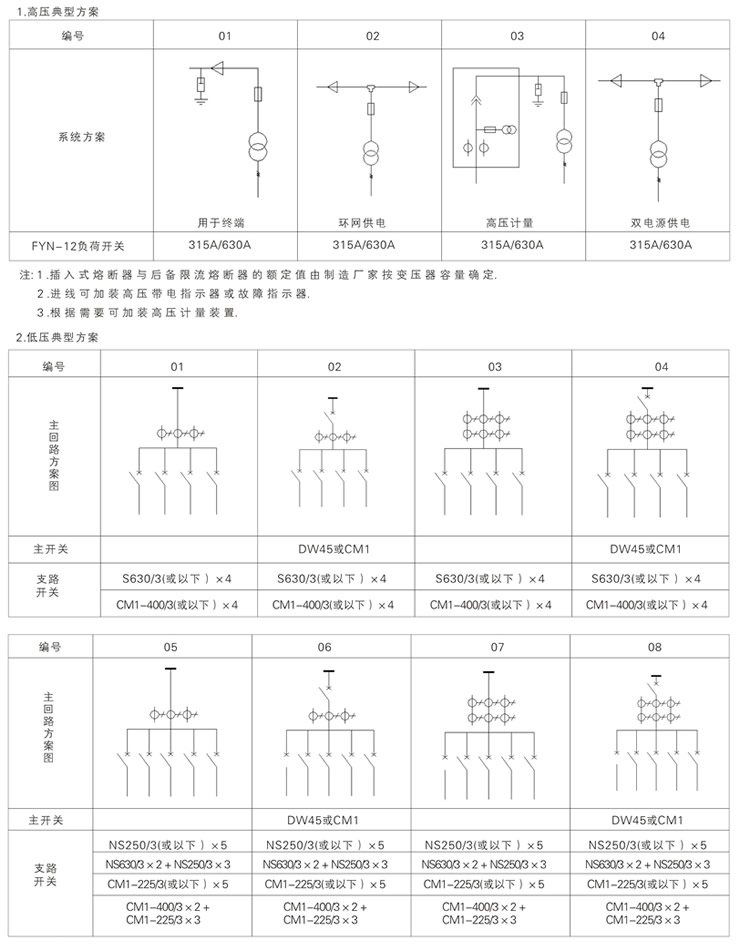

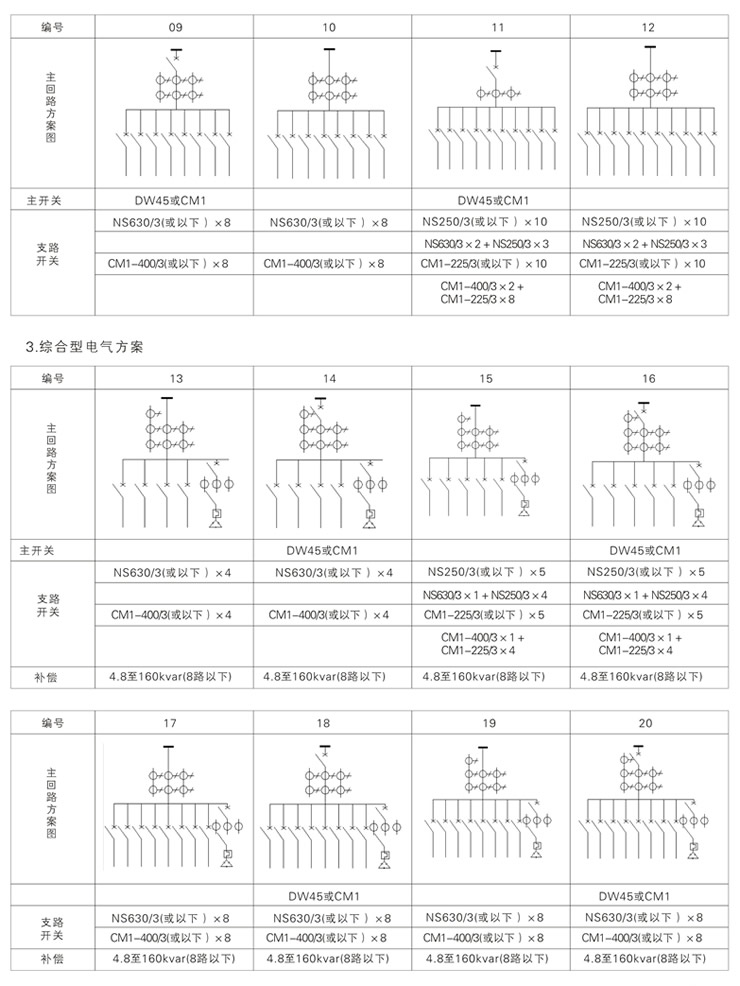

| 訂貨須知 |
| 用戶訂貨時應向本公司提供以下數據： 1型號、容量、數量、顏色。 2是標準產品，還是非標準產品(凡不符合本公司提供的高、低壓電氣方案圖的產品，均視為非標；隹產品)。 3變壓器性能型號，聯結組別，分解范圍。 4環網或終端，采用電纜頭種類，進線電纜型號截面，是否帶避雷器，是否帶故障指示器和帶電腦指示器。 5低壓方案號，低壓斷路器型號，規格。要求如為低壓計量，是否為單獨密封，低壓互感器型號和精度要求，有功表、無功表或綜合測試儀，電子表型號規格要求。 |
